不同结构的土压力盒在准确度和和设计上有哪些区别？

　　各种建筑物对于基础都有一定的要求，高速公路、铁路对土基础也有很高的要求。为了了解土基础的性能指标，很有必要对指定的测点进行土基础所受应力的测量。测量土基础所受的应力大小常规一般选择土压力盒，埋在测点处，用显示仪读取应力的数值，土压力盒有各种各样的，下面根据经验来分析一下两种结构的土压力盒，从而来看以下它的准确度和设计优缺点。

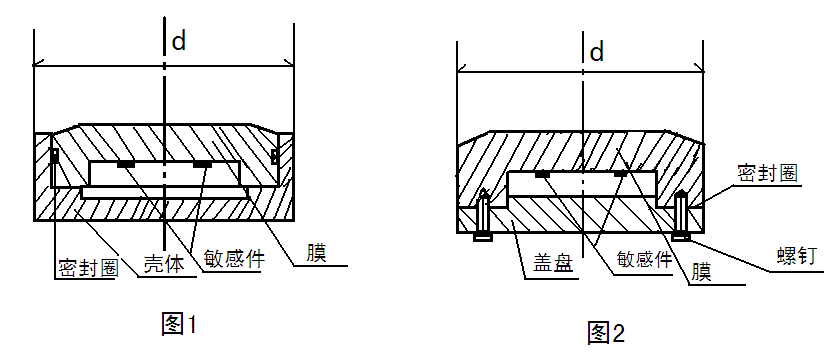

　　一、如图1所示。敏感件装在膜的内侧面上，膜装在壳体以内，由尺寸配合和密封圈密封，膜和壳体之间有小间隙。

　　如图2所示，敏感件装在膜的内侧面上，盖盘用螺钉固定扣在膜的开口端，有密封圈密封，膜也相当于外壳和盖盘连接牢固，这两种结构外观看差不多，但有很多不同。

　　二、应力分析

　　首先分析图2所示，当把它埋在土里，准备测平行于轴线的所受的应力σ ，但是实际情况是：土压力盒的周边全都要受到土应力的作用，四周的应力压在膜的圆柱面上，对膜的变形有很大影响，盖盘上所受的应力作用下，也会通过螺钉的固定作用在膜的体质上，对膜的变形也有影响，所以这时敏感件是通过膜的变形量敏感的，由此可得，敏感件传出的信号不能代表轴向应力的大小，所以说不准确。

　　这个情况我们在具体实践中得到了证明，在一个测试项目中，埋上了这种结构的土压力盒受力以后，所传出的应力值出现了负值，而且土压越大，力值越显示负值，这就出现了盖盘受的应力和膜的圆柱面受到的应力都作用在膜体上了，使得膜体不但不往下凹，反而往上凸了，所以出现了负值。

　　再分析图1所示，当把它埋在土里，准备测平行于轴线的所受的应力σ ，从图中可以看出土压力盒的周边全部受土应力的作用，四周的应力为压在膜的上端面上的应力σ ，压在壳体圆柱面上的应力，压在壳体下端面上的应力，而压在壳体上的这两个应力都无法直接传给膜，不影响膜的变形，膜只接受上端面的土应力，也就是要测的应力和来自下支撑面的反力。所以，敏感件的信号完全可以代表应力σ ，所以测量的应力准确。

　　三、结论

　　图1的结构合理，正在使用，图2的结构不合理，不用了。
