钢筋计
D-GJ系列智能型钢筋计(锚杆应力计)是测量钢筋应力或者锚杆应力大小的传感器。广泛应用于桥梁、隧道、建筑、铁路、水电、大坝等工程领域的钢筋混凝土内部应力应变测量,充分了解被测结构件的受力状态。
二、主要技术指标
导线:采用六芯双绞屏蔽三防水工电缆线作为导线。线颜色为橙(+24V),红(+12V),黑(地线),绿(485通信B负“-”),白(485通信A正“+”)。
三、工作原理
BD-GJ系列智能型钢筋计(锚杆应力计)使用频率作为输出信号,是根据张力弦原理制造,抗干扰能力强,远距离输送产生的误差极小,内置温度传感器,对外界温度影响产生的变化进行温度修正(并且还通过高低温实验箱进温度补偿)。每个传感器内部有计算芯片,自动对测量数据进行换算而直接输出物理量,减少人工换算的失误和误差。全部元器件都进行严格测试和老化筛选.尤其是高低温应力消除试验,增强弦的稳定性和可靠性;另有三防处理,保证在长期恶劣环境中高成活率的问题。
四、安装方法
(1)安装前检查
首先,请仔细阅读钢筋计和读数仪说明书,了解钢筋计具体参数,熟悉读数仪使用操作。再将钢筋计与读数仪连接进行测量,检测钢筋计是否工作正常。检查钢筋计数量和导线长度是否正确。确定钢筋计与导线在运输过程中是否被损坏或丢失。
(2)安装时间确定
选择无雨、雪天气进行安装。
(3)布点
根据试验设计方案,确定测试点。
(4)安装

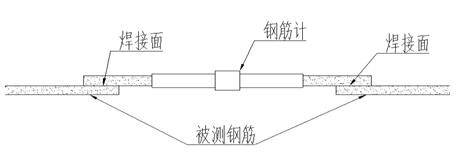

在确定的检测测点上将钢筋计用水泥或扎带固定好,将两端的钢筋和施工用的钢筋连接好,连接方式一般是绑扎、套筒、焊接、(钢筋焊接时可以用一条湿毛巾包住传感器本体防止焊接时溅起的火花和温度过高损坏传感器和导线),较后填用水泥注浆固定好。
(5)调零
两三天待稳定后,用读数仪或电脑对钢筋计进行调零。以后测量出的偏差值就是相对调零后的应力变形了。
因为北斗星空传感器系列输出的都是数字信号,所以连接电缆的导致的电阻细微的变化,不会影响读数仪的读数。
1)所需工具
能提供220V电压的情况下需准备的工具有:剥线钳、绝缘胶布、自粘胶带、电烙铁、焊锡丝、704/502胶、热缩管和热风枪。
特殊情况下,可以简化步骤,只需要准备:剥线钳、绝缘胶布和自粘胶带。
2)接线预处理(六芯水工电缆)
如上图所示,使用剥线钳将接头外层蓝色和白色双层绝缘层依次剥离,然后减掉白色的屏蔽膜,较后剥去单根线缆上的绝缘层(2-4cm长)。
3)焊接
A)、将Φ16热缩管套至需连接的电缆接头1和接头2上。
B)、将Φ5热缩管逐一套至电缆芯线的一端;将相同颜色的芯线拧在一起并牢固焊接,去掉焊点表面的毛刺(以免毛刺划破热缩管,影响绝缘效果),然后将热缩管移至焊接处,用热风枪(或者电烙铁)均匀热缩。
C)、在热缩管两端和导线两端均匀涂抹704胶(或502等其他密封胶),防止水汽从接线处进入,导致系统短路。
D)、用绝缘胶布将线缆缠绕起来,使线缆看起来均匀。
E)、将Φ16热缩管移至合适位置,热缩。
五、常见问题及排除方法
(1)焊接时要仔细,切勿焊接歪斜,以免影响较终数据的准确性。
(2)使用读数仪读取应变计时,显示通信超时(带数据处理器)应检查插头是否松动或线断开短路等。
(3)注意DB9头的防水保护,以免影响读数。
六、说明
所有传感器及其自动监测系统安装完毕后,须做好保护工作。
本说明书所有图示只作参考,具体应以工程实际情况为准。
二、主要技术指标
型号 | 量程(Mpa) | 分辨率(Mpa) | 精度(%F.S) | 直径(mm) | |||||
BD-GJ16 | -150—250 | 0.1 | ±0.5%F.S | Φ16 | |||||
BD-GJ22 | 0.1 | Φ22 | |||||||
BD-GJ25 | 0.1 | Φ25 | |||||||
BD-GJ28 | 0.1 | Φ28 | |||||||
BD-GJ32 | 0.1 | Φ32 | |||||||
BD-GJ38 | 0.1 | Φ38 | |||||||
使用环境温度:-20℃~+80℃ 温度测量范围:-20℃~+80℃ | |||||||||
工作电压 | 12V | 工作电流 | 5mA | ||||||
承受水压力 | 1.0Mpa | ||||||||
数据采集方式 | |||||||||
序号 | 采集方式 | 所需设备 | |||||||
1 | 人工数据采集 | 通用读数仪BD-D100 | |||||||
2 | 自动数据采集 | 加个数据处理器挂接智能采集系统进行自动数据采集 |
三、工作原理
BD-GJ系列智能型钢筋计(锚杆应力计)使用频率作为输出信号,是根据张力弦原理制造,抗干扰能力强,远距离输送产生的误差极小,内置温度传感器,对外界温度影响产生的变化进行温度修正(并且还通过高低温实验箱进温度补偿)。每个传感器内部有计算芯片,自动对测量数据进行换算而直接输出物理量,减少人工换算的失误和误差。全部元器件都进行严格测试和老化筛选.尤其是高低温应力消除试验,增强弦的稳定性和可靠性;另有三防处理,保证在长期恶劣环境中高成活率的问题。
四、安装方法
(1)安装前检查
首先,请仔细阅读钢筋计和读数仪说明书,了解钢筋计具体参数,熟悉读数仪使用操作。再将钢筋计与读数仪连接进行测量,检测钢筋计是否工作正常。检查钢筋计数量和导线长度是否正确。确定钢筋计与导线在运输过程中是否被损坏或丢失。
(2)安装时间确定
选择无雨、雪天气进行安装。
(3)布点
根据试验设计方案,确定测试点。
(4)安装
在确定的检测测点上将钢筋计用水泥或扎带固定好,将两端的钢筋和施工用的钢筋连接好,连接方式一般是绑扎、套筒、焊接、(钢筋焊接时可以用一条湿毛巾包住传感器本体防止焊接时溅起的火花和温度过高损坏传感器和导线),较后填用水泥注浆固定好。
(5)调零
两三天待稳定后,用读数仪或电脑对钢筋计进行调零。以后测量出的偏差值就是相对调零后的应力变形了。
接线说明
1)所需工具
能提供220V电压的情况下需准备的工具有:剥线钳、绝缘胶布、自粘胶带、电烙铁、焊锡丝、704/502胶、热缩管和热风枪。
特殊情况下,可以简化步骤,只需要准备:剥线钳、绝缘胶布和自粘胶带。
2)接线预处理(六芯水工电缆)
如上图所示,使用剥线钳将接头外层蓝色和白色双层绝缘层依次剥离,然后减掉白色的屏蔽膜,较后剥去单根线缆上的绝缘层(2-4cm长)。
3)焊接
A)、将Φ16热缩管套至需连接的电缆接头1和接头2上。
B)、将Φ5热缩管逐一套至电缆芯线的一端;将相同颜色的芯线拧在一起并牢固焊接,去掉焊点表面的毛刺(以免毛刺划破热缩管,影响绝缘效果),然后将热缩管移至焊接处,用热风枪(或者电烙铁)均匀热缩。
C)、在热缩管两端和导线两端均匀涂抹704胶(或502等其他密封胶),防止水汽从接线处进入,导致系统短路。
D)、用绝缘胶布将线缆缠绕起来,使线缆看起来均匀。
E)、将Φ16热缩管移至合适位置,热缩。
五、常见问题及排除方法
(1)焊接时要仔细,切勿焊接歪斜,以免影响较终数据的准确性。
(2)使用读数仪读取应变计时,显示通信超时(带数据处理器)应检查插头是否松动或线断开短路等。
(3)注意DB9头的防水保护,以免影响读数。
六、说明
所有传感器及其自动监测系统安装完毕后,须做好保护工作。
本说明书所有图示只作参考,具体应以工程实际情况为准。
